恒兴蒸压加气混凝土设备配置及工艺流程
蒸压加气混凝土砌块设备俗称加气块设备或是加气砖生产线。它是以水泥、石灰、矿渣、粉煤灰、砂、发气材料等为原料，经磨细、配料、浇注、切割、蒸养养护和铣磨等工序而制成的。因其经蒸气后制品内部含有大量均匀而细小的气孔，故名加气混凝土砌块。它具有轻质、保温性能好和可加工等优点，是我国推广应用最早，使用最广泛的轻质墙体材料之一，发展前景良好。

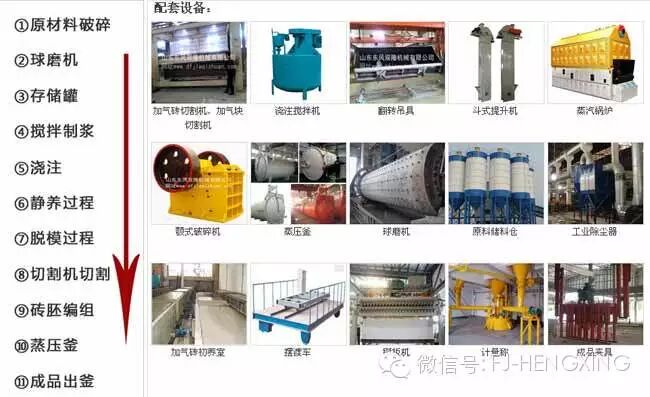

主要设备：
1、鄂式破碎机2、球磨机3、搅拌浇注机、砂浆搅拌机、涡流制浆机4、铝粉搅拌机5、翻转吊具及模具6、切割机7、模底板：模框、蒸养车8、立柱支架9、摆渡车10、蒸压釜11、锅炉12、单梁单勾行车、双勾双速行车13、其它设备（①石灰、水泥计量罐②料浆计量罐③螺旋输送器等其它设备）14、料仓、非标部件等.

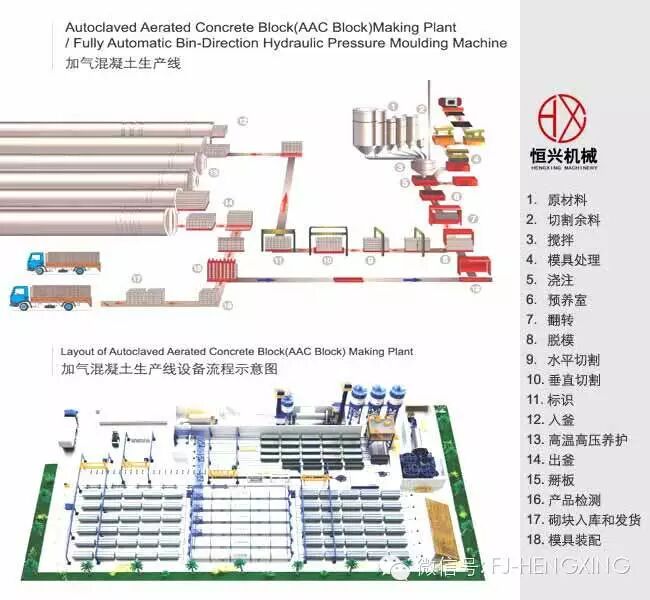

工艺流程：
（1）各种原料贮备仓→（2）计量配料→（3）原料加水混合搅拌→（4）模具准备→（5）浇注→（6）发气静停→（7）脱模→（8）翻转、水平切割、重复切割→（9）编组入釜→（10）高温高压养护→（11）成品出釜→（12）检验成品→（13）包装→（14）码垛贮存→（15）出厂。
蒸压加气混凝土投资额 、 功耗 、 能耗 、 用地 、 制品成本
1、加气用地约：10 万立方米 25 亩，20 立方米 30 亩，30 万立方米 35 亩。
2、设备价格具体配置详及报价请联系恒兴市场部0595-86788999索取。
5万方蒸压加气混凝土砌块生产线设备配置
序号 | 名 称 型 号 规 格 | 单位 数量 | 功率 kW | 总功率 kW | 设备 供应商 | 备 注 |
1 | 块石灰进料斗3000×2600 | 1个 | 用户自制 | |||
2 | 颚式破碎机PEX250×400 | 1台 | 15 | 15 | 用户自购 | |
3 | 斗式提升机250 | 1套 | 5.5 | 5.5 | 恒兴机械 | |
4 | 块灰罐35m3 | 1个 | 水泥厂配 | 现场自制 | ||
5 | 干粉球磨机φ1.2m×4.5m | 1台 | 55 | 55 | 代购 | |
6 | 斗式提升机250 | 1台 | 5.5 | 5.5 | 恒兴机械 | |
7 | 螺旋机φ219 | 2支 | 7.5 | 22.5 | 恒兴机械 | 长度根据规划 |
8 | 粉罐35m3 | 2个 | 水泥厂配 | 现场自制 | ||
9 | 进料斗3000×2600 | 1个 | 用户自制 | |||
10 | 振动器ZG405 | 1个 | 0.55 | 0.55 | 代购 | |
11 | 料浆过渡搅拌器10m3 | 1个 | 7.5 | 7.5 | 恒兴机械 | 水泥池用户自制 |
12 | 材料皮带输送机PB500 | 1条 | 3 | 3 | 恒兴机械 | 带调速 |
13 | 湿式球磨机φ1.83m×6.4m | 1台 | 210 | 210 | 代购 | |
14 | 钢制料浆储存罐30m3 | 1个 | 11 | 11 | 恒兴机械 | 不含管道系统 |
15 | 粉计量螺旋管φ273 | 1支 | 7.5 | 7.5 | 恒兴机械 | |
16 | 电子料浆计量秤3000kg | 1套 | 恒兴机械 | |||
17 | 电子粉料计量秤1000kg | 1套 | 恒兴机械 | |||
18 | 铝粉搅拌机 |
10万方蒸压加气混凝土砌块生产线设备配置
名 称 型 号 规 格 | 单位 数量 | 功率 kW | 制造商 | 备注 |
一、材料工段 | ||||
块石灰进料斗3000×2600 | 1个 | 现场制作 | ||
颚式破碎机PEX250×400 | 1台 | 15 | 恒兴机械 江苏电机 | |
袋式除尘器 | 1个 | 恒兴机械 江苏电机 | ||
干粉球磨机φ1.5m×4.5m | 1台 | 90 | 恒兴机械 江苏电机 | 含接口 |
斗式提升机250-13 | 1台 | 5.5 | 恒兴机械 江苏电机 | 含接口 |
块灰罐30m3 | 1个 | 现场制作 | ||
袋式除尘器 | 1台 | 7.5 | 恒兴机械 江苏电机 | |
斗式提升机250-15 | 1台 | 7.5 | 恒兴机械 江苏电机 | |
螺旋机φ219 | 2支 | 7.5×2 | 恒兴机械 江苏电机 | |
粉罐35m3 | 2个 | 现场制作 | ||
砂进料斗3000×2600 | 1个 | 现场制作 | ||
振动器ZG405 | 1个 | 0.55 | 外购宏达 | |
料浆过渡罐搅拌器6m3 | 2个 | 7.5×2 | 恒兴机械 江苏电机 | 管道配制 |
调速输送机PB500-9000 | 1条 | 4 | 恒兴机械 江苏电机 | 变频调速 |
湿式球磨机φ1.83m×7m | 1台 | 245 | 恒兴机械 江苏电机 | 接口配制 |
钢制料浆储存罐30m3 | 2个 | 15×2 | 恒兴机械 江苏电机 | 管道配制 |
钢制料浆储存罐20m3 | 1个 | 11 | ||
立式泥浆泵 | 3套 | 18.5×3 | 外购山东 | 管道配制 |
二、计量、搅拌浇注、配料楼工段 | ||||
计量螺旋管φ300×3.6m | 1支 | 7.5 | 恒兴机械 江苏电机 | |
电子料浆计量秤3500kg | 1个 | 恒兴机械 | ||
电子粉料计量秤1000kg | 1个 | 恒兴机械 | ||
铝粉搅拌机 | ||||
15万方蒸压加气混凝土砌块生产线设备配置
序号 | 名 称 型 号 规 格 | 单位数量 | 制造商 | 备注 |
一、材料工段 | ||||
101 | 块石灰进料斗3000×2600
| 1个 | 现场自制 | |
102 | 颚式破碎机规格PEX400×600
功率30kW | 1台 |
恒兴机械 | |
103 | 离线脉冲袋式除尘器 型号LDMS-60, 功率11kW | 1个 | 恒兴机械 | |
104 | 干粉球磨机φ1.5m×5.7m 功率130kW | 1台 | ||
105 | 斗式提升机DT250
功率5.5kW | 1台 | 恒兴机械 | |
106 | 块灰仓 V=50m3
| 1个 | 现场自制 | |
107 | 离线脉冲袋式除尘器 型号LDMS-50, 功率7.5kW | 1台 | 恒兴机械 | |
108 | 斗式提升机DT315 功率7.5kW | 1台 | 恒兴机械 | |
109 | 螺旋机 直径φ219 功率7.5kW | 2支 | 恒兴机械 | |
110 | 粉仓 V=50m3
| 2个 | 现场自制 | |
111 | 砂进料斗3000×2600 V=3m3 | 1个 | 现场自制 | |
112 | 振动器 型号ZG405 功率0.55kW | 1个 | 外购 | |
113 | 料浆过渡罐搅拌器 容量10m3 功率11kW | 2个 | 恒兴机械 | 管道系统自制 |
114 | 输送机（变频调速） 带宽500 功率4kW | 1条 | 恒兴机械 | 变频调速 |
115 | 湿式球磨机φ2.1m×7m 功率280kW | 1台 | ||
116 | 钢制料浆储存罐 容量V=30m3 功率15.5kW | 2个 | 恒兴机械 | 管道系统自制 |
钢制料浆储存罐 容量V=20m3 功率11kW | 1个 | |||
二、计量、搅拌浇注、配料楼工段 | ||||
201 | 计量螺旋管φ273 功率5.5kW | 1支 | 恒兴机械 | |
202 | 电子料浆计量秤3000kg
| 1个 | 恒兴机械 | |
203 | 电子粉料计量秤1000kg
| 1个 | 恒兴机械 | |
204 | 铝粉搅拌机 最大容量V=0.052m3 功率0.55kW | 1台 | 恒兴机械 | |
205 | 浇注搅拌机 容量V=3.6m3 功率37kW | 1台 | 恒兴机械 | |
206 | 变频推杆摆渡车 功率6kW | 1台 | 恒兴机械 | |
207 | 搅拌器 容量V=20m3 功率11kW | 1个 | 恒兴机械 | 管道系统自制 |
三、预养、模具工段 | ||||
301 | 模具 规格4200×1200×600
| 20个 | 恒兴机械 | |
302 | 侧板 规格4.2m
| 62块 | 恒兴机械 | |
303 | 模具牵引系统 功率3kW | 5套 | 恒兴机械 | |
304 | 返回牵引系统 功率3kW | 1套 | 恒兴机械 | |
四、切割、编组工段 | ||||
401 | 变频空翻摆渡车 规格4.2m 功率12kW | 1部 | 恒兴机械 | |
402 | 变频空翻切割机（双小车） 规格4200×1200×600 功率25kW | 1台 | 恒兴机械 | 含液压升降台 |
403 | 变频编组去皮摆渡车 规格4.2m 功率15.5kW | 1部 | 恒兴机械 | |
404 | 蒸养小车 规格4.2m 双排 | 30部 | 恒兴机械 | 耐高温轴承 |
405 | 侧板辊道 功率0.37kW | 1套 | 恒兴机械 | |
五、蒸养工段 | ||||
501 | 釜前、釜后牵引系统、转向轮 最大牵引5t 功率5.5kW | 2套 | 恒兴机械 | |
502 | 蒸压釜（手动上开门） 规格φ2m×31m
| 5个 | ||
503 | 燃煤锅炉 SZL4-1.3-AII 额定蒸发量4t 功率40kW | 1个 | ||
六、控制系统 | ||||
601 | 配料控制系统 | 1套 | 恒兴机械（三菱PLC，欧姆龙接近、行程开关，接触器、施耐德按钮，显示器，工控机）。 | |
602 | 浇注控制系统 | 1套 | ||
20万方蒸压加气混凝土砌块生产线设备配置
序号 | 名 称 型 号 规 格 | 单位 数量 | 功率 kW | 制造商 | 备注 |
一、材料工段 | |||||
101 | 块石灰进料斗3000×2600 | 1个 | 现场自制 | ||
102 | 颚式破碎机PEX400×600 | 1台 | 30 | 恒兴机械 | |
103 | 袋式除尘器LS60 | 1个 | 恒兴机械 | 含支架 | |
104 | 干粉球磨机φ1.5m×5.7m | 1台 | 130 | 用户自购 | |
105 | 斗式提升机250-13 | 1台 | 5.5 | 恒兴机械 | 含接口 |
106 | 块灰仓50m3 | 1个 | 现场自制 | ||
107 | 袋式除尘器LS50 | 1台 | 7.5 | 恒兴机械 | 含支架 |
108 | 斗式提升机315-15 | 1台 | 7.5 | 恒兴机械 | 含接口 |
109 | 螺旋机φ219-8000 | 2支 | 7.5×2 | 恒兴机械 | |
110 | 粉仓50m3 | 2个 | 现场自制 | ||
111 | 砂进料斗3000×2600 | 1个 | 现场自制 | ||
112 | 振动器ZG405 | 1个 | 0.55 | 外购 | |
113 | 料浆过渡罐搅拌器10m3 | 2个 | 7.5×2 | 恒兴机械 | 管道系统自制 |
114 | 调速输送机PB500-9000 | 1条 | 4 | 恒兴机械 | 变频调速 |
115 | 湿式球磨机φ2.1m×7m | 1台 | 280 | 用户自购 | |
116 | 钢制料浆储存罐50m3 | 2个 | 18.5×2 | 恒兴机械 | 管道系统自制 |
钢制料浆储存罐30m3 | 1个 | 15 | |||
二、计量、搅拌浇注、配料楼工段 | |||||
201 | 计量螺旋管φ300×3.6m | 1支 | 7.5 | 恒兴机械 | |
202 | 电子料浆计量秤3000kg | 1个 | 恒兴机械 | ||
203 | 电子粉料计量秤1000kg | 1个 | 恒兴机械 | ||
204 | 铝粉搅拌机 | ||||
30万方蒸压加气混凝土砌块生产线设备配置
序号 | 名 称 型 号 规 格 | 单位 数量 | 功率 kW | 制造商 | 备注 |
一、材料工段 | |||||
101 | 块石灰进料斗3000×2600 | 1个 | 恒兴机械 | ||
102 | 颚式破碎机PEX400×600 | 1台 | 30 | ||
103 | 袋式除尘器 | 1个 | 11 | 恒兴机械 | 含支架 |
104 | 干粉球磨机φ1.83m×7m | 1台 | 245 | 含料口 可选自购 | |
105 | 斗式提升机315 | 1台 | 7.5 | 恒兴机械 | 含料口 |
106 | 块灰罐50m3 | 1个 | 水泥厂提供 | 现场自制 | |
107 | 袋式除尘器 | 1台 | 恒兴机械 | 含支架 | |
108 | 斗式提升机315-15 | 1台 | 7.5 | 恒兴机械 | |
109 | 螺旋机φ219-8000 | 2支 | 7.5×2 | 恒兴机械 | |
110 | 粉罐60m3 | 2个 | 水泥厂提供 | ||
111 | 进料斗3000×2600 | 1个 | 恒兴机械 | ||
112 | 振动器ZG405 | 1个 | 0.55 | 外购宏达 | |
113 | 料浆过渡罐搅拌器10m3 | 2个 | 7.5×2 | 恒兴机械 | 含支架 |
114 | 调速输送机PB500-9000 | 1条 | 4 | 恒兴机械 | 变频调速 |
115 | 湿式球磨机φ2.2m×8m | 1台 | 380 | 含接料口 可选自购 | |
116 | 钢制料浆储存罐50m3 | 2个 | 18.5×2 | 恒兴机械 | 不含管道系统 |
钢制料浆储存罐20m3 | 1个 | 11 | |||
117 | 立式泥浆泵 | 3套 | 18.5×3 | 外购山东 | 不含管道系统 可选自购 |
二、计量、搅拌浇注、配料楼工段 | |||||
201 | 计量螺旋管φ273×3.6m | 1支 | 7.5 | 恒兴机械 | |
202 | 电子料浆计量秤4000kg | 1个 | 恒兴机械 | ||
203 | 电子粉料计量秤1000kg | 1个 | 恒兴机械 | ||
204 | 铝粉搅拌机 | ||||
